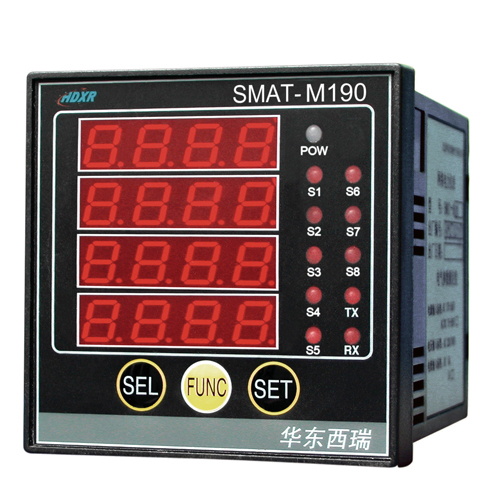

SMAT-M190网络综合仪表

    SMAT-M190可实现DC4~20mA/0~5V等模拟量的采集及开关量输入信号采集功能，实现如变压器温度、环境温度、湿度等非电量的采集和测量。并且所有采集信号均按用户设置的变比转换及通讯传输。

  l  适用于低压智能化配电监控系统

  l  高精度数据采样，实时测量数据

  l  通过面板可以方便设置仪表的工作模式及参数

  l  开关量输入通道的用途可自主设定

  l  RS-485通讯接口，采用MODBUS通讯规约

  l  所有测量数据均可由通讯口读出

  l  采用标准的安装模式。

技术指标

输入信号：DC 4~20mA/0~20mA/0~10mA/0~5V/1~5V可选

精度等级：0.5级

输入负荷：0.3VA

工作电源：AC 220V

功  耗：＜3W

工作条件：环境温度-20oC~+70oC，相对湿度≤90%，无腐蚀气体场所

电量参数测量

    SMAT-M190具有四路DC 4~20mA/0~20mA/0~10mA/0~5V/1~5V模拟量输入，并且具有一路数字探头输入功能。

开关量输入

    SMAT-M190具有8个通道开关量输入，采集状态可以通过面板上的指示灯观察。

通     讯

    SMAT-M190采用RS-485通讯接口，Modbus通讯规约，通讯地址（1~255）和波特率（9600、19200bps）可设定。

安装模式

    SMAT-M190可以直接安装在开关柜的仪表室的面板上，仪表室的开孔尺寸为：67mm x 67mm。
