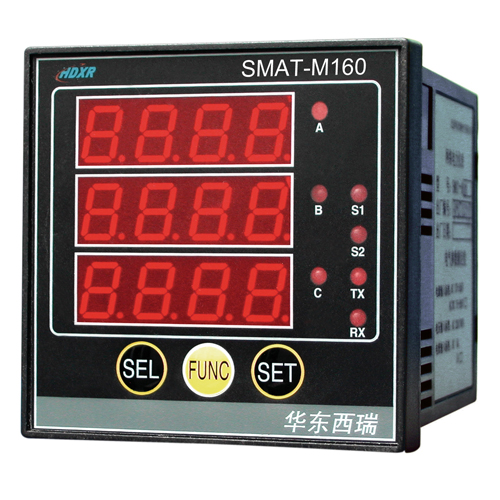

SMAT-M160网络电力仪表

    SMAT-M160是一款适用于低压配电系统电力测量的网络电力仪表，该产品可广泛应用于变配电自动化领域。

  l  适用于低压智能化配电监控系统

  l  智能型开关柜/配电盘

  l  高精度交流采样，实时测量数据

  l  通过面板可以方便设置仪表的工作模式及参数

  l  开关量输入通道的用途可自主设定

  l  RS-485通讯接口，采用MODBUS通讯规约

  l  所有测量数据均可由通讯口读出

  l  采用标准的安装模式。

技术指标

输入电流：AC 5A/1A 允许20%的超限

精度等级：0.5级

输入负荷：0.3VA

工作电源：AC 220V

功  耗：＜3W

工作条件：环境温度-20oC~+70oC，相对湿度≤90%，无腐蚀气体场所

电量参数测量

    SMAT-M160由CT直接接入，可以测量出回路的三相电流。

开关量输入

    SMAT-M160具有二个通道开关量输入，采集状态可以通过面板上的指示灯观察也可经由RS-485串行口读出。

通    讯

    SMAT-M160采用RS-485通讯接口，Modbus通讯规约，通讯地址（1~255）和波特率（9600、19200bps）可设定。

安装模式

    SMAT-M160可以直接安装在开关柜的仪表室的面板上，仪表室的开孔尺寸为：67mm x 67mm。
