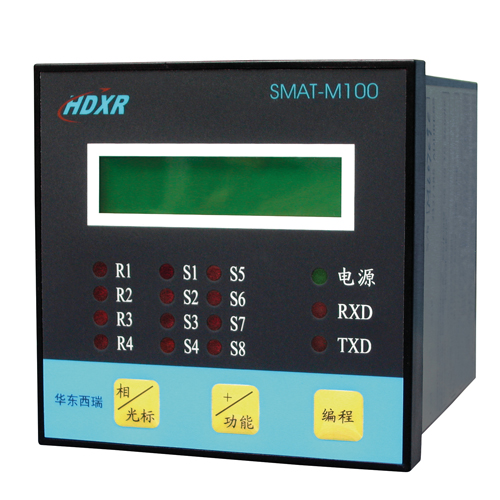

SMAT-M100网络电力综合仪表

SMAT-M100是一款适用于电力测量和控制的网络电力综合仪表，该产品可广泛应用于变配电自动化领域。

  l  适用于35KV及以下各种电网

  l  高精度交流采样，实时测量数据

  l  通过面板可以方便设置仪表的工作模式及参数

  l  开关量输入/输出通道的用途可自主设定

  l  RS-485通讯接口，采用MODBUS通讯规约

  l  所有测量数据均可由通讯口读出

  l  八通道开关量输入（8DI）四通道继电器输出（4DO）

  l  采用标准的安装模式。

技术指标

输入电压：AC 100/380V 允许25%的超限

输入电流：AC 5A/1A 允许20%的超限

精度等级：0.5级

输入负荷：PT负荷：0.2VA; CT负荷：0.3VA

工作电源：AC 220V或AC/DC 85V~265V可选

功  耗：＜3W

工作条件：环境温度-20oC~+70oC，相对湿度≤90%，无腐蚀气体场所

电量参数测量

SMAT-M100由CT、PT或0.4kV母线直接接入，即可以测量出回路的零序电流、零序电压、三相电流、三相电压、频率、有功功率、无功功率、功率因数、有功电度、无功电度。

开关量输入

SMAT-M100具有八个通道开关量输入，采集状态可以通过面板上的指示灯观察,也可经由RS-485串行口读出。

开关量输出

SMAT-M100具有四个通道继电器输出,用于实现远方遥控功能。

通    讯

SMAT-M100采用RS-485通讯接口，Modbus通讯规约，通讯地址（1~255）和波特率（300~19200bps）可设定。

安装模式

SMAT-M100安装时，可以直接安装在开关柜的仪表室的面板上，仪表室开孔尺寸为：91.5mm x 91.5mm
