PMC-2000+变配电监控管理系统
系统概述
PMC-2000+系统是集遥信、遥测、遥控等功能为一体的变配电计算机监控管理系统，用于35KV、10KV及以下各类供电系统的自动化监控和管理。相对于传统的以模拟仪表、控制台、中央信号屏等组成的监控系统，PMC-2000+系统是一种以计算机为主的、将变配电系统的二次设备(包括测量、信号、控制、保护和远动）经过功能组合而形成的标准化、模块化、网络化的现代化变配电站计算机综合监控管理系统，充分地满足了现代化发展和能源管理的要求。
PMC-2000+系统充分利用了现代电子技术、通信技术、数字信号处理（DSP）技术、计算机及网络技术，将变配电系统在正常及事故情况下的监测、控制、计量和供电部门的管理工作有机地融合在一起，提高供电系统运行水平，力求供电更为安全、可靠、方便、灵活，经济性更好，管理更为有效，从而改善供电水平，提高服务质量，减少运行费用。
系统特点
PMC-2000+系统的设计和选型充分考虑了工业控制领域的新技术。本系统在开发、研制中的指导思想就是为用电管理部门和变配电运行值班人员提供可靠的运行管理数据，并且不改变配电系统的技术性能和设计要求，满足国家的相关标准及规范。
PMC-2000+系统采用计算机集散控制系统模式。在本系统中既有按一次回路用途设计的多功能网络电力仪表，又有按功能模块设计的采集控制单元，并且具有组合灵活，相互兼容，扩充及维护方便等特点。
PMC-2000+系统中的所有产品均采用工业级芯片元件，抗干扰性能好，可靠性高。
PMC-2000+系统采用RS-485通讯接口，MODBUS通讯协议，并且支持TCP/IP协议。监控软件为全中文界面，并且采用简洁的画面设计、灵活的组态方式。
PMC-2000+系统采用UPS不间断电源供电，使系统具有更高的可靠性。系统同时具有自检功能。
PMC-2000+系统适应变配电站现场环境的要求，并且满足变配电站运行人员的操作习惯。该系统以手动优先、下层优先的方式设置必要的硬件及软件，使运行操作人员在各控制层之间、计算机控制与常规控制设备之间能够方便的选择对设备的控制权，对无权控制的设备进行闭锁。
系统构成

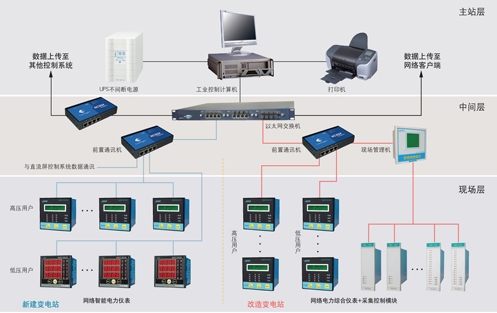

PMC-2000+变配电监控管理系统采用“后台主站一现场管理设备一现场测控单元”的分层分布式设计思想，对变配电系统进行集中监控管理和分散数据采集。这种系统结构具有操作监测方便、功能分布合理等独特优点。整个系统分为主站层、中间层和现场层三个层面。监控系统网络图如下图所示。
1.主站层
主站层位于主控制室，一般设在总变电站值班室内。监控主站内设有高性能工业控制计算机，采用主流硬件配置，抗干扰性能以及能长期不间断运行的特点，确保了整个系统能够长时间稳定运行，另外主站层中还设有显示器、打印机、UPS不间断电源、声光报警设备等。
PMC-2000+系统监控管理软件安装在工业控制计算机上，用于实现与现场测控单元设备的通讯、现场数据实时处理、监控和管理等功能。
2.中间层
中间层位于主站层和现场层之间，系统采用现场管理机（MPS-200E+）作为中间层现场管理单元，用于实现对所有现场测控单元的集中监测和管理。此外，中间层中一般还设有前置通讯机、串行端口服务器、以太网交换机等通讯设备。通过中间层设备，主站层可以方便地对网络电力仪表及各单元功能模块进行管理和调试。
3.现场层
现场层位于变配电站现场。测控单元采用SMAT系列网络电力仪表和各种按功能模块设计的采集控制单元。用于实现对变配电设备的信号及运行参数的测量和对变配电设备的远程控制，并且具有通讯功能。
