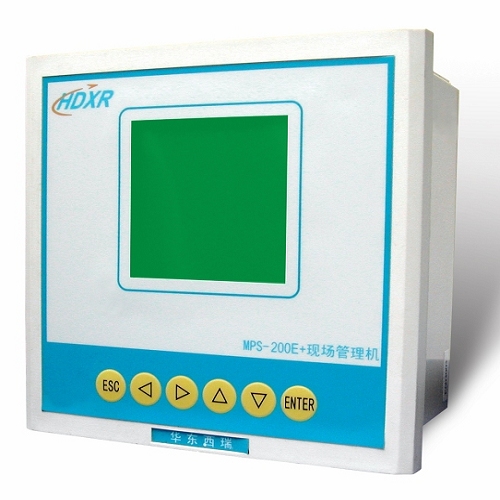

MPS-200E+现场管理机

MPS-200E+现场管理机在本系统中位于主站与SMAT 系列测控单元模块之间，作为一级底层控制单元，实现了整个系统的集中监控和分散管理，增加了系统的可靠性。

基本功能

  l  进行现场调试和对本站SMAT 系列单元功能模块进行参数现场整定；

  l  超大液晶显示屏幕实现供电系统运行状态参数现场显示；

  l  整合各个单元功能模块采集和前期处理的数据，更快速、更精确地发送给主站工控机，同时接收主站工控机所下达的指令信号；

  l  作为主站工控机的备用机，实时存储系统数据，极大的提高了系统运行的可靠性。

性能参数

1.基本性能

  l  液晶显示：8行32位液晶屏显示。显示SMAT系列模块监测的电流、电压、功率、功率因数、频率、电度、开关量输入以及继电器输出等数据和信号参数。

  l  自检功能：可对现场管理机本身及SMAT系列模块的工作状态进行人工和自动巡检。

  l  通讯模式：RS-485通讯接口，MODBUS通讯规约。通讯地址（1-32）和波特率（9600，19200bps）可设定。

  l  工作电源：DC 24V

  l  功    耗：<5W

2.适用环境

  l  工作温度：-20oC~+70oC

  l  储存温度：-40oC~+85oC

  l  相对湿度：5%~95%无凝露

安装模式

    集中组柜安装或分散安装于低压柜内。
