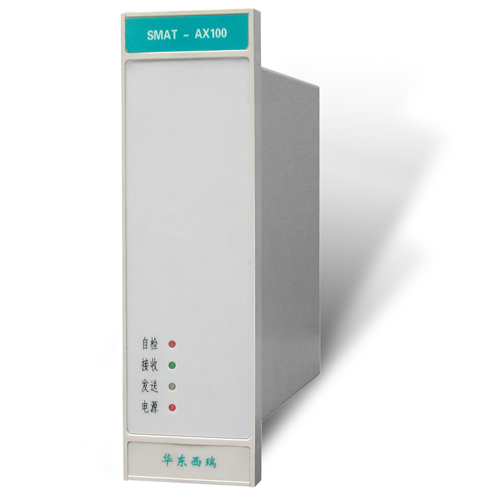

SMAT-Ax100模拟量测量模块

SMAT-Ax100模拟量测量模块用于模拟量信号(4~20mA电流输入、0~5V电压输入)的测量，与各种变送器直接接入，即可以采集到所需测量的实时变化的模拟量参数。

应    用

SMAT-Ax100模拟量测量模块功能更为广泛，性能价格比高，特别适用于各种模拟量的采集，如变配电室温度、变压器绕组温度参数等。模块具有RS-485通讯功能。

性能参数

1.基本性能

  l  工作电源：24V DC

  l  额定输入：4~20mA  0~5V DC

  l  功    耗：<5W

  l  测量路数：16通道模拟信号测量

  l  通讯模式：串行通讯RS-485通讯接口，MODBUS通信规约，通讯地址（0~29）和波特率（9600,19200bps）可设定

  l  接线方式：由变送器或其它标准模拟信号直接接入

  l  输入负荷：0.3VA

2.适用环境

  l  工作温度：-20oC~+70oC

  l  储存温度：-40oC~+85oC

  l  相对湿度：5%~95%无凝露

安装模式

    集中组柜安装或分散安装于低压柜内。
