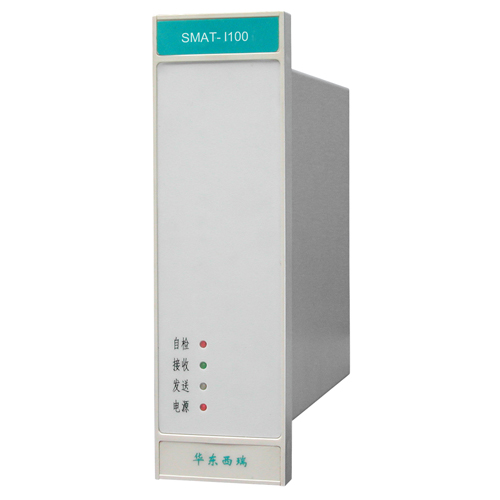

SMAT-I100电流测量模块

SMAT-I100电流测量模块可用于任意配电回路的电流测量，采用高精度交流采样技术，由CT直接接入，即可以测量出回路的电流。每个模块可同时测量16路电流。

应   用

SMAT-I100电流测量模块功能更为专一，性能价格比高，特别适用于低压多路出线配电柜的电流监测，模块具有RS-485 通讯功能。

性能参数

1.基本性能

  l  工作电源：24V DC

  l  输入电流：5A/1A AC

  l  功  耗：<5W

  l  测量路数：16通道电流测量

  l  通讯模式：串行通讯RS-485 通讯接口，MODBUS 通信规约，通讯地址（0~29）和波特率（9600, 19200bps）可设定

  l  接线方式：由CT直接接入

  l  输入负荷：CT负荷：0.3VA

2.适用环境

  l  工作温度：-20oC~+70oC

  l  储存温度：-40oC~+85oC

  l  相对湿度：5%~95%无凝露

安装模式

集中组柜安装或分散安装于低压柜内。
